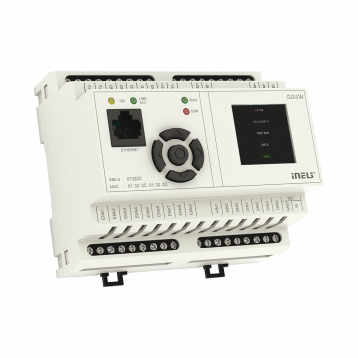

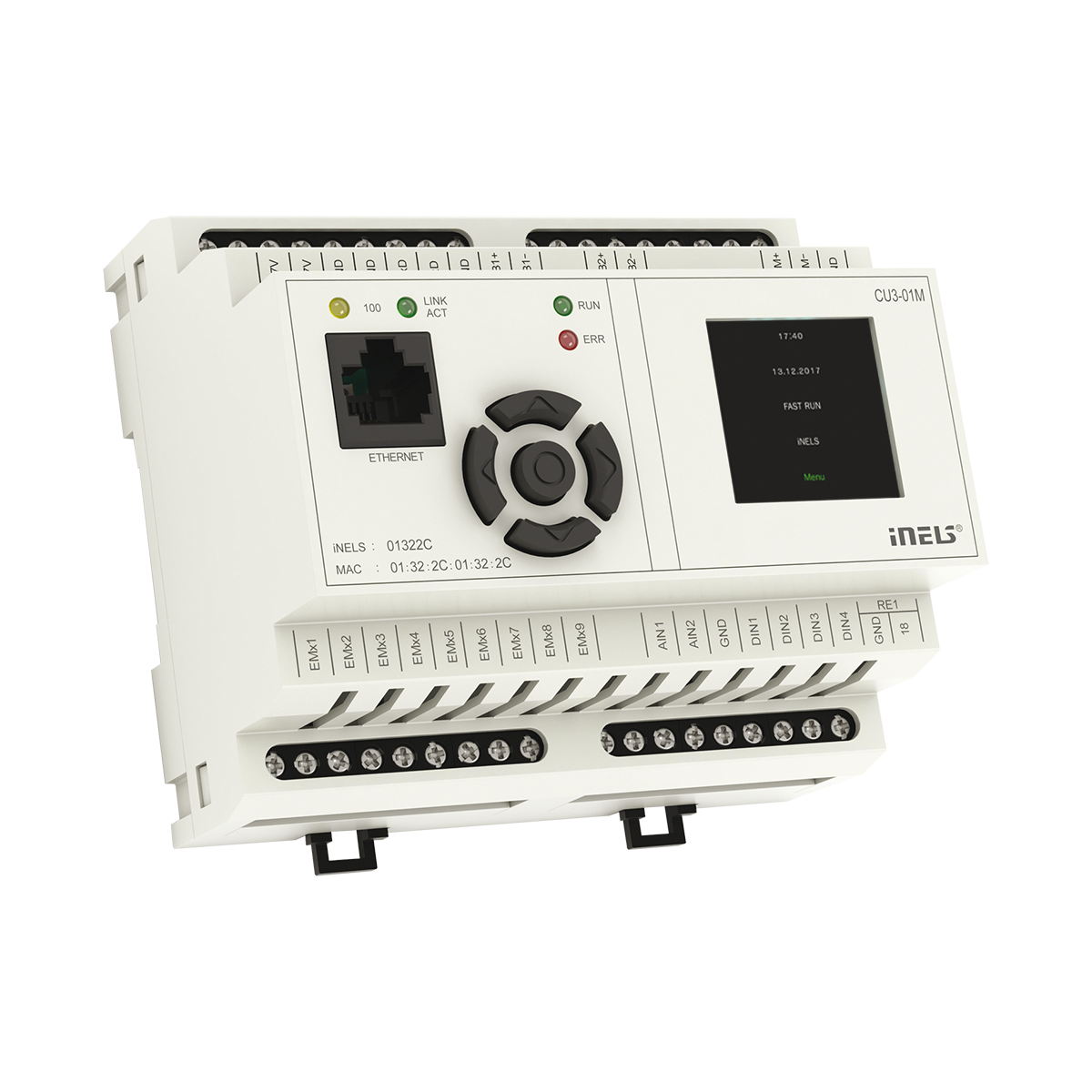

Centralna jedinica
CU3-01M

OPIS

• CU3-01M i CU3-02M su centralne jedinice iNELS smart sistema i posrednici, između korisničkog softvera i kontrolera, senzora i prekidačkih modula povezanih na BUS magistralu.
• Moguće je direktno povezati dve BUS linije na CU3-01M i CU3-02M, a na svaku liniju može se povezati do 32 iNELS uređaja.
• Glavna razlika između CU3-02M i CU3-01M je u tome što je CU3-02M opremljen sa RF modulom čime se omogućava komunikacija i sa iNELS RF uređajima.
• Program i prateći podaci se čuvaju u trajnoj memoriji uređaja u kojoj ostaju i ukoliko uređaj ostane bez napajanja. Do deset dana realnog vremena.
• Kontrola napajanja uređaja – informacije o naponu mreže i status rezervne baterije
• Mogućnost podešavanja sinhronizacije vremena preko NTP servera.
• Konektor RJ45 mrežnog porta se nalazi sa prednje strane panela jedinice, brzina prenosa podataka je 100 Mbps.
• Centalne jedinice CU3-01M (02M) poseduju integrisana 4 digitalna ulaza za povezivanje kontrolera i senzora (tasteri, prekidači, senzori, detektori, itd.), 2 analogna ulaza 0V - 30V i 1 relejni izlaz.
• CU3-01M (02M) poseduje OLED displejom koji prikazuje trenutni status i pruža mogućnost izmene podešavanja (mreže, datuma, vremena, servera).
• Prolazak kroz meni vrši se korišćenjem tipki sa prednje strane jedinice.
• 6-MODULNI dizajn namenj en za montažu na DIN šinu.

Tehnički parametri

• Ulaz: 4x digitalna ulaza sa GND (-), 2x analogna ulaza 0÷30V
• Izlaz: 1x relejni NO izlaz
• Napon napajanja  / tolerancija: 27 VDC, -20 / +10 %
• Maksimalna potrošnja: 3 W
• Stepen zaštite: IP20 uređaja, IP40 na razvodnoj tabli
• Montaža: na DIN šinu
• Dimenzije: 90mm x 105mm x 65 mm
• Težina: 288 g
