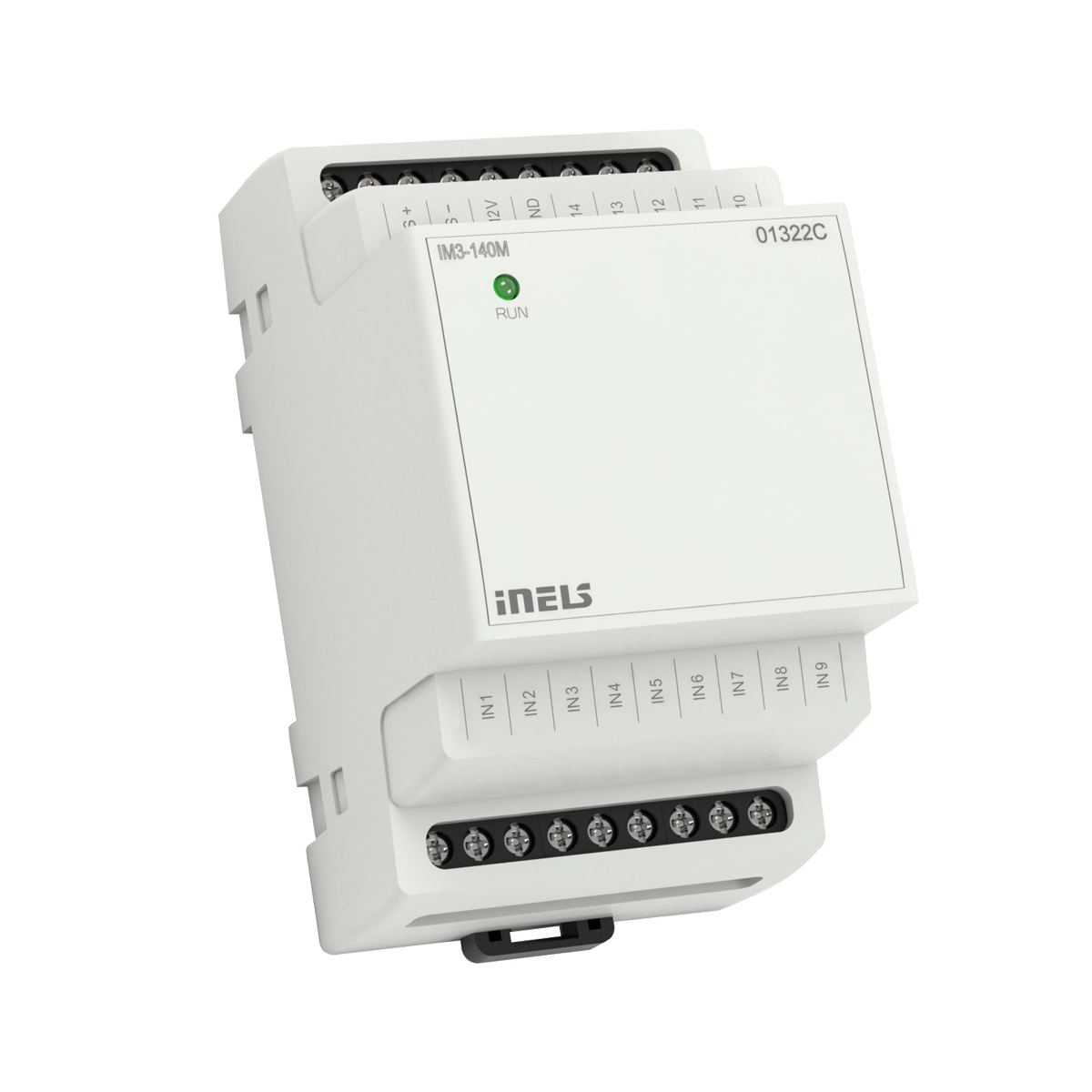

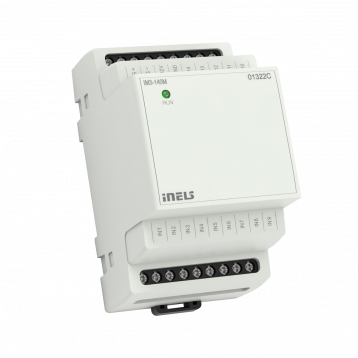

Digitalni ulazni modul,
14-kanalni IM3-140M

Digitalni ulazni modul IM3-140M je dizajniran za povezivanje do 14 uređaja sa bespotencijalnim kontaktom (kao što su prekidači, tasteri, detektori, itd.).

EAN: 8595188132459 | Code: 3245 standard

OPIS

  • Najčešće se koristi za povezivanje na klasičnu galanteriju. Npr. pritiskom na prekidač ili taster uključite svetlo, putem mobilne aplikacije izgasite svetlo i obrnuto.
  • Kontakti uređaja povezanih na ulaze modula mogu biti NO ili NC - Ulazni parametri se konfigurišu u softveru iDM3.
  • Ulazi moraju biti konfigurisani kao uravnoteženi ili dvostruko uravnoteženi - u internom Elektronskom sigurnosnom sistemu konfigurisanom u softveru iDM3.
  • Modul generiše napajanje od 12 V DC / 150 mA za napajanje detektora i senzora, tako da može napajati PIR detektore, detektore požara, detektore gasa, itd.
  • Izlaz 12 V jednosmerne struje za napajanje detektora povećava nominalnu potrošnju BUS (vidi tehničke podatke).
  • Modul se može koristiti za brojanje impulsa brojila energije sa impulsnim izlazom.
  • 3-modulni, dizajniran za ugradnju na razvodnu tablu na EN60715 DIN šine

TEHNIČKI PODACI

  • Ulaz: 14x NO ili NC, svaki kontakt ima uzemljenje GND (-);
  • Komunikacija: BUS
  • Napajanje / tolerancija: 27 V DC, -20 / +10 %
  • Stepen zaštite: IP20 uređaj
  • Instalacija: razvodna tabla na DIN šini EN 60715
  • Dimenzije: 90mm x 52mm x 65mm
  • Težina: 104 g
