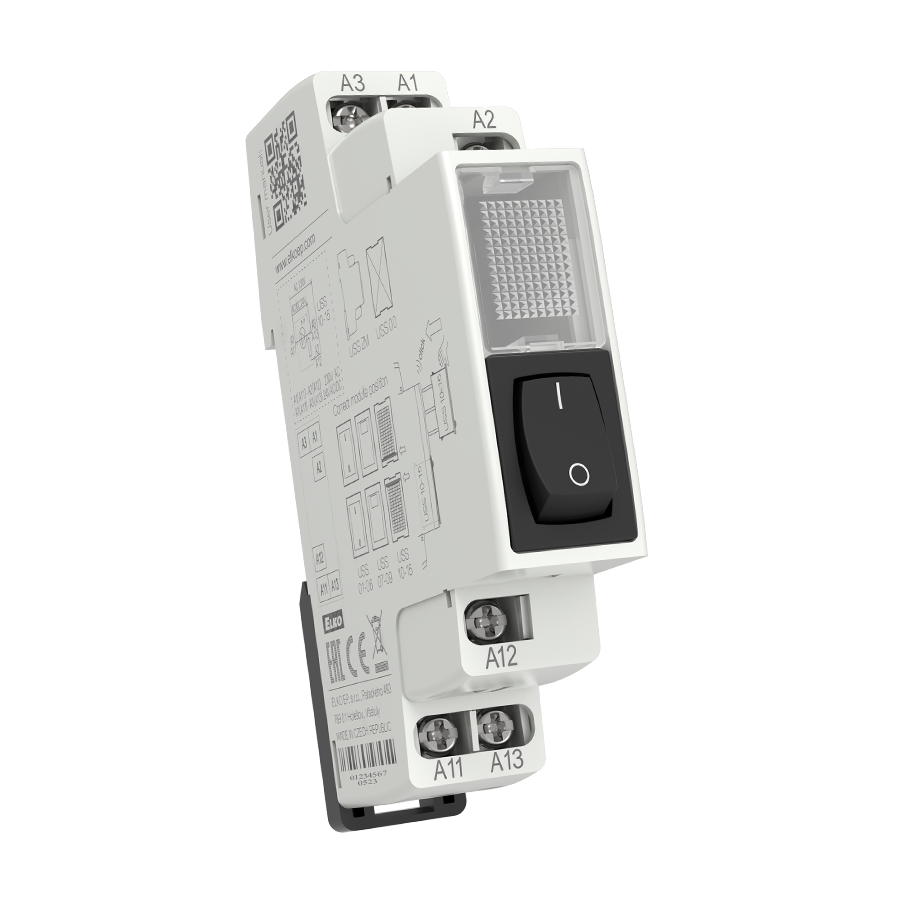

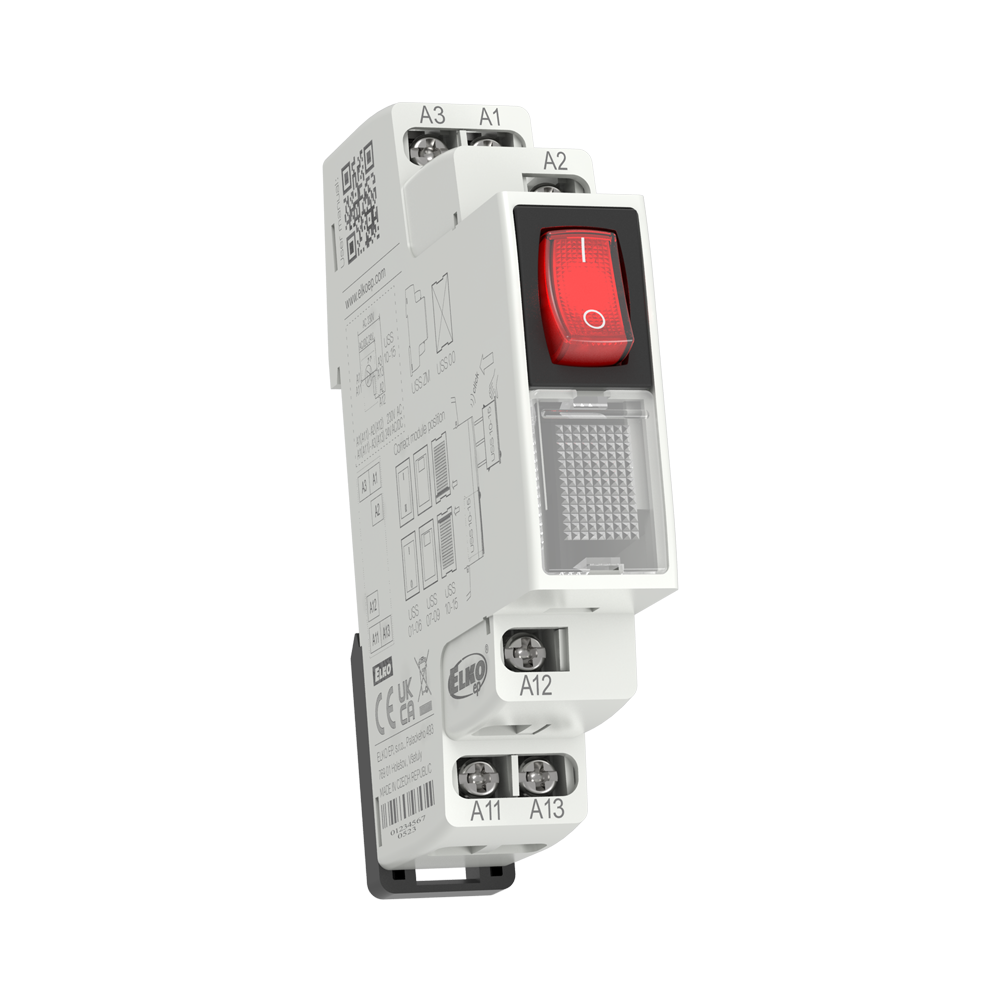

Moduli za upravljanje i signalizaciju USS

Namenjeni za uključivanje, kontrolu i signalizaciju pomoćnih i glavnih strujnih krugova.

OPIS

Nezavisna prekidačka jedinica namenjena za fleksibilnu kontrolu i signalizaciju strujnih krugova.
Dizajniran za prekidanje, kontrolu i signalizaciju pomoćnih i strujnih krugova

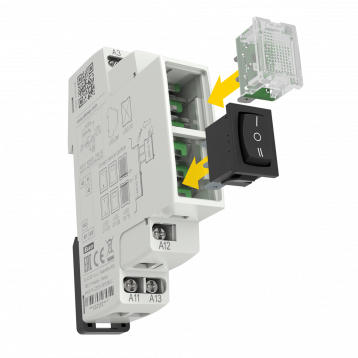

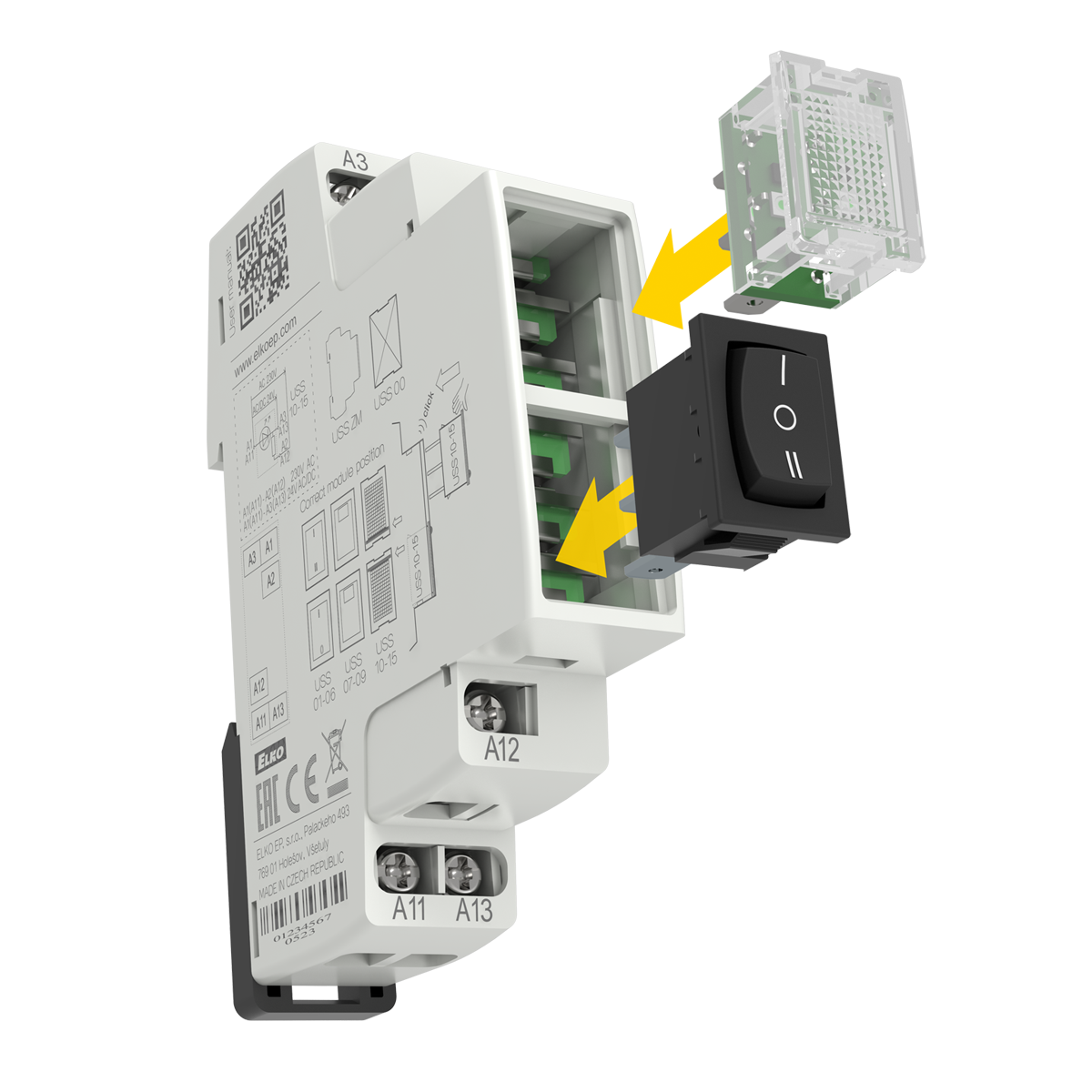

USS - moguće je ugraditi ili “kliknuti na” različite prekidače i signalne jedinice u osnovni modul.
Jedinice se isporučuju sa komponentama, konfigurisane od strane kupca.
16 tipova jedinica: prekidači, tasteri, signalni indikatori različitih boja, uključujući trepteće indikatore koje je moguće lako primeniti u budućnosti.
(npr. kada je primena modula promenjena, nadograđena, itd.)
Module je moguće lako promeniti (npr. kada je primena modula promenjena, nadograđena, itd.)

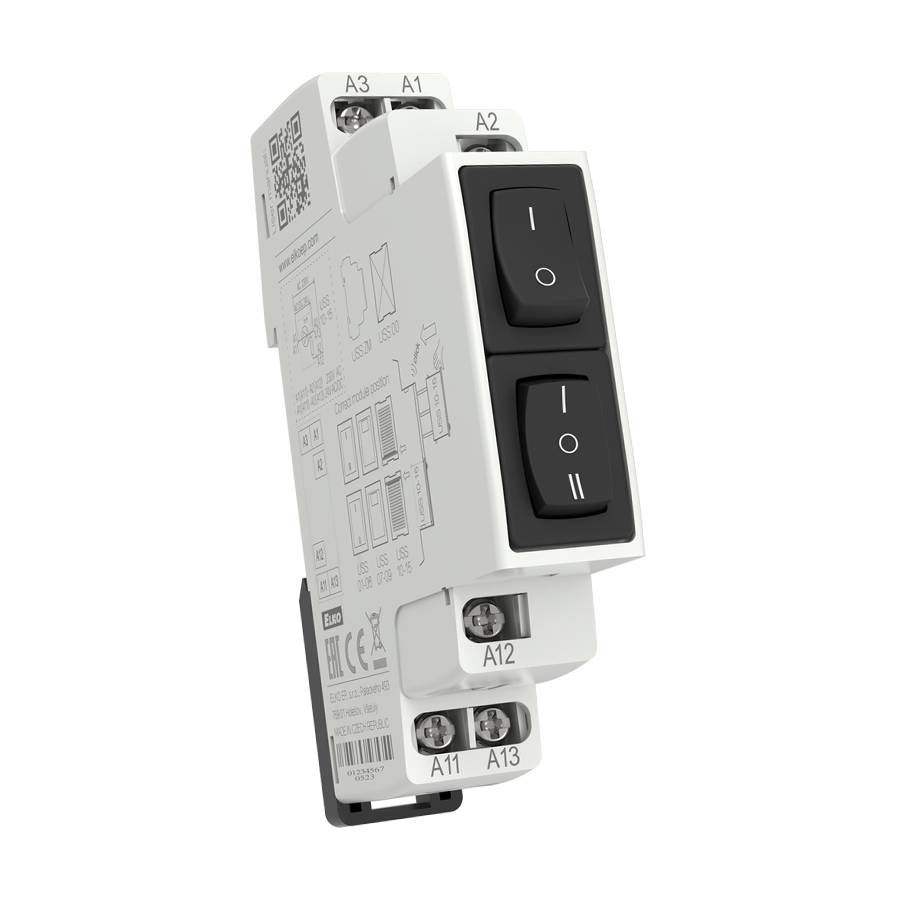

Moguće je postaviti do dve jedinice u jednom MODULU (npr. 2x prekidača, 2x signalna indikatora ili kombinacija istih) = ušteda prostora na razvodnoj tabli.
1-MODUL, montažu na DIN šinu.

Naznačene struje / naponi:
- USS-01, USS-04, USS-05, USS-07, USS-08, USS-09: 6 A / 250 V AC
- USS-02, USS-03, USS-06/S, USS-06/R: 10 A / 250 V AC
Naponski opseg signalnog napajanja: AC 230 V (A1-A2) or AC/DC 24 V (A1-A3)
Radna temperatura -20 °C to + 55 °C (-4 °F to 131 °F)
Kleme sa M3 šrafom

Tipovi jedinica		El. šema	eshop	Model	Code

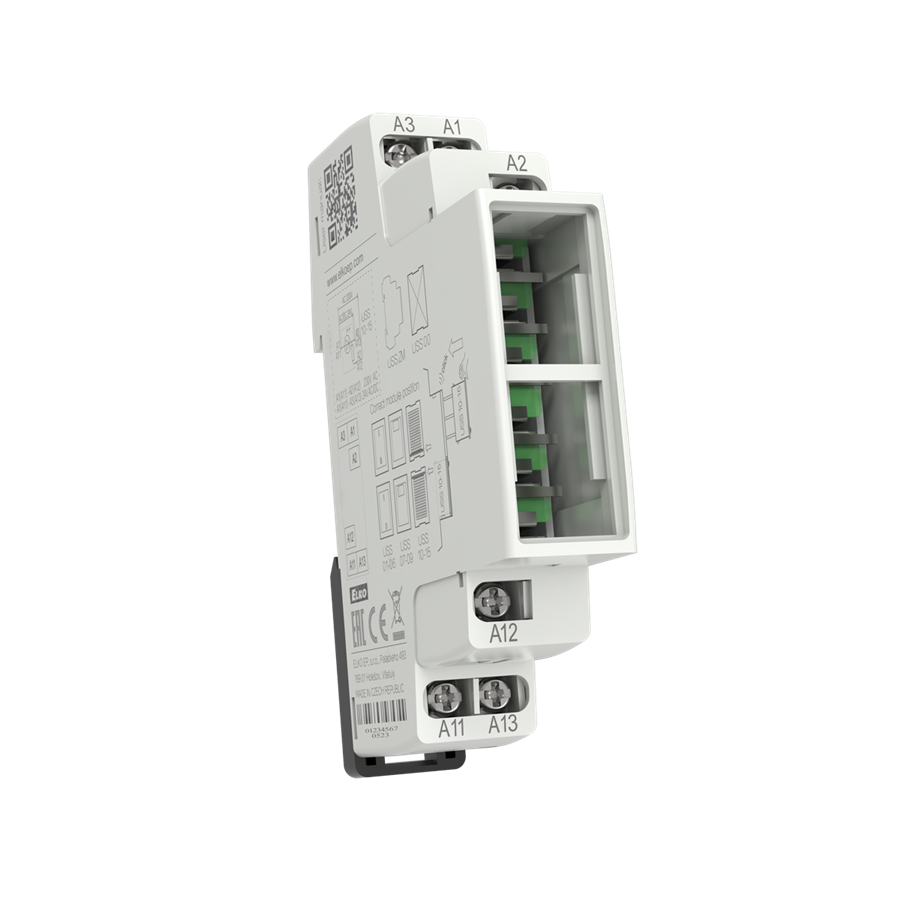

USS-ZM:	Osnovni MODUL (kućište sa klemama i kontaktima)	-	t o eshop	3D	2457

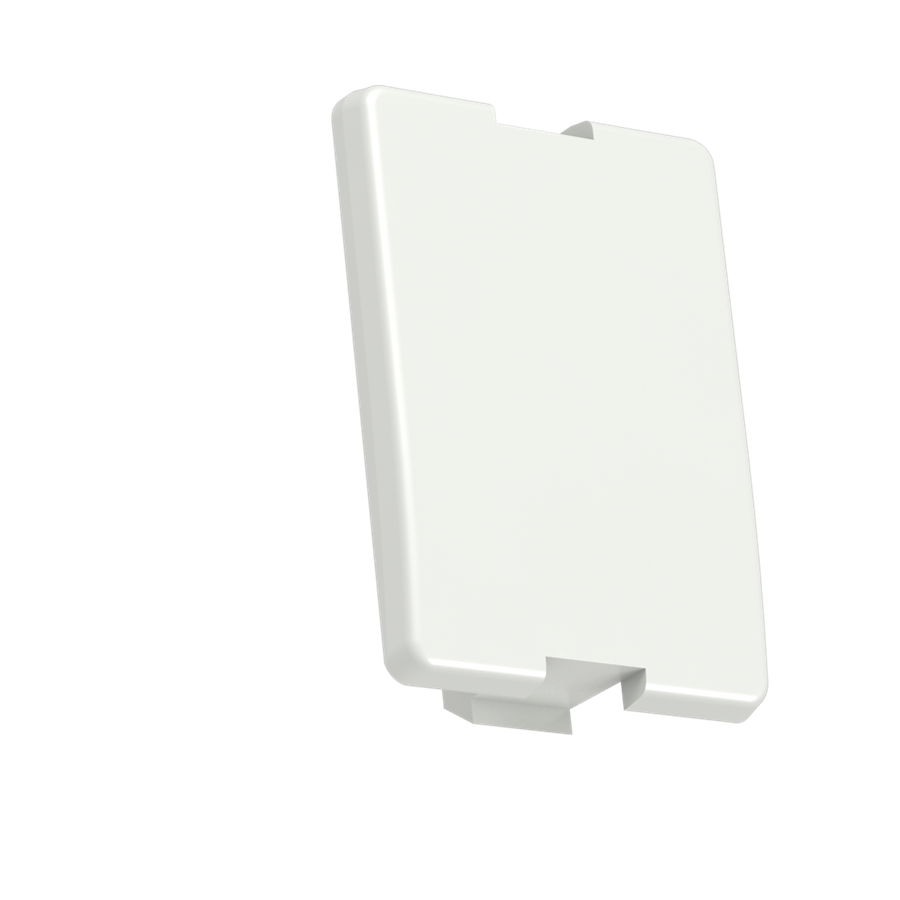

USS-00	Poklopac	-	t o eshop	3D	2461

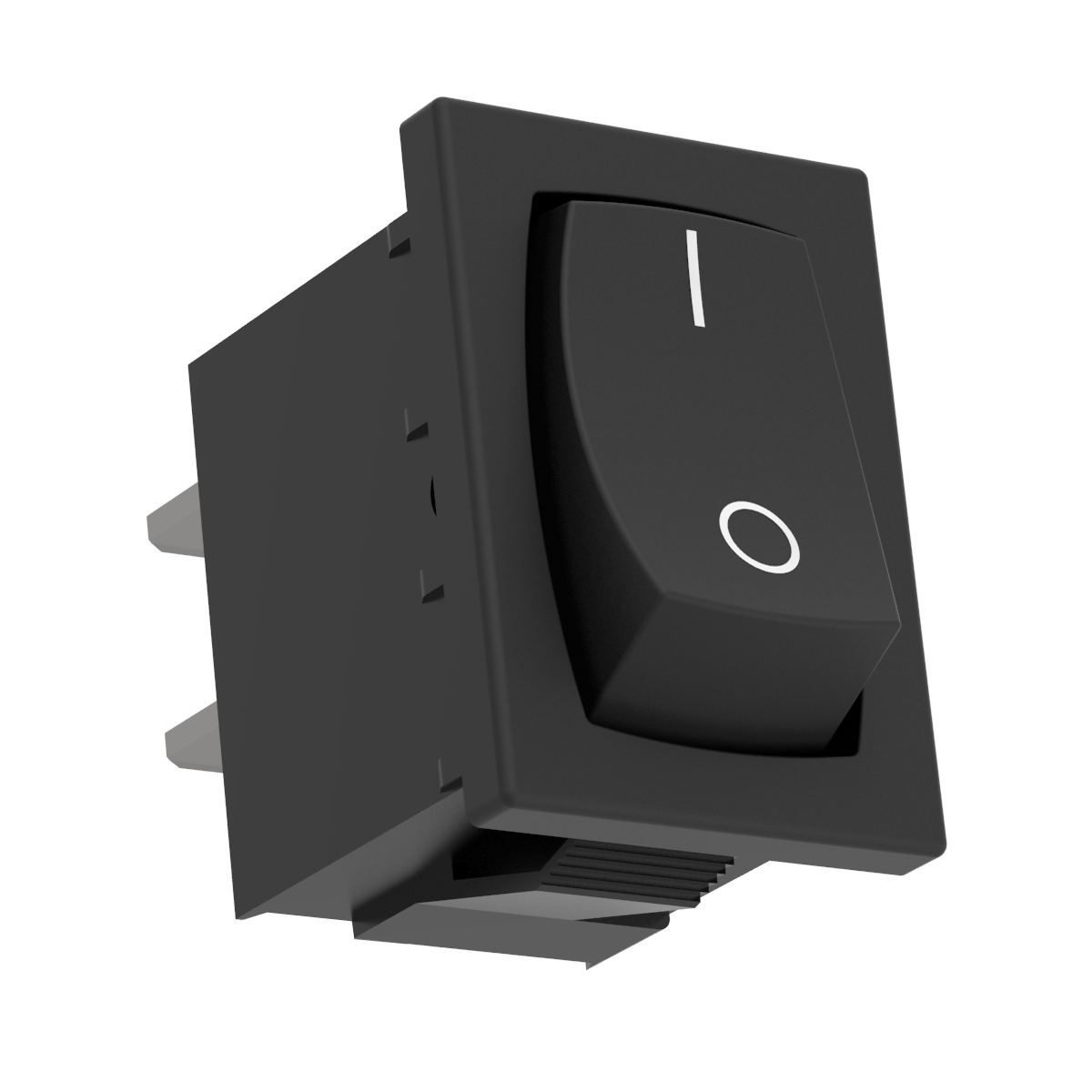

USS-01	Prekidač		t o eshop	3D	2462
USS-02	Naizmenični prekidač		t o eshop	3D	2463
USS-03	Prekidač sa centralnim položajem		t o eshop	3D	2464

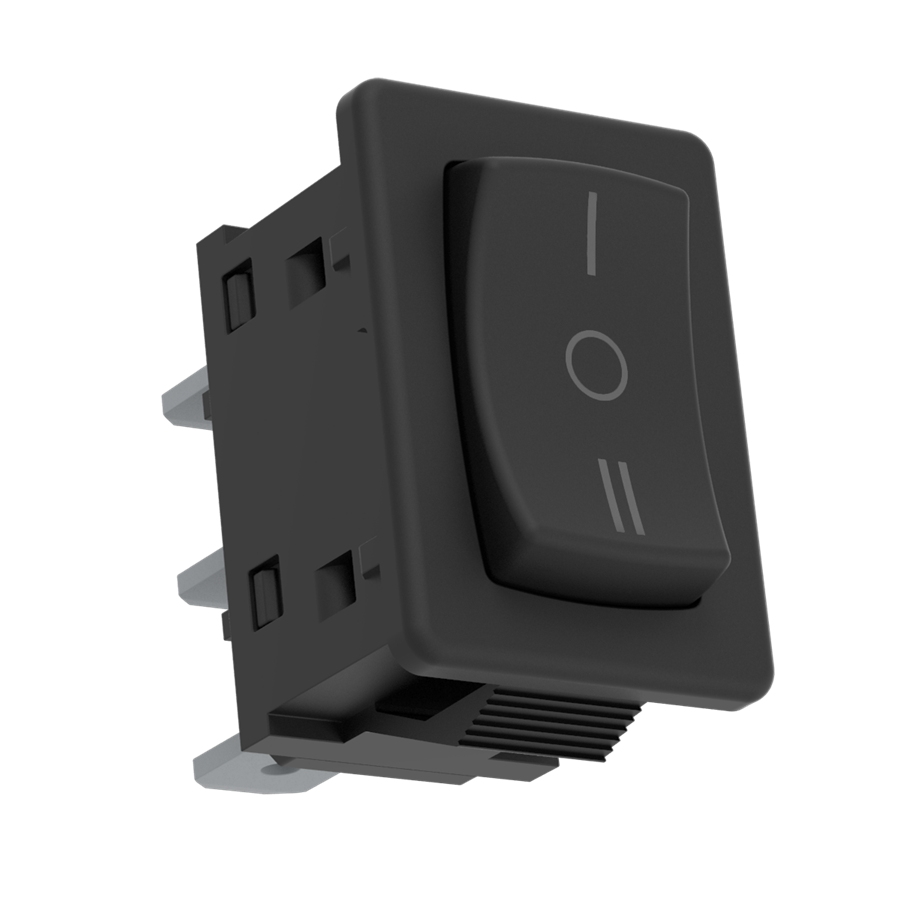

USS-04	Prekidač + taster sa centralnim položajem		t o eshop	3D	2465

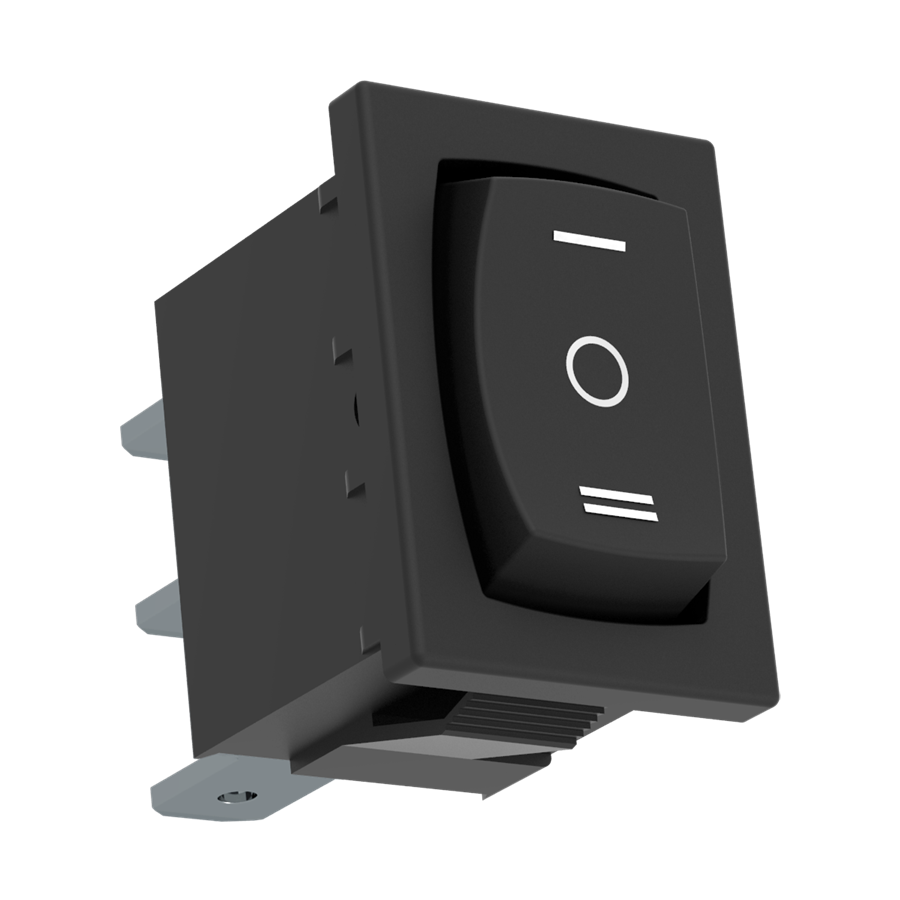

USS-05	Taster sa centralnim položajem		t o eshop	3D	2466
USS-06/R	NO taster		to eshop	3D	3637

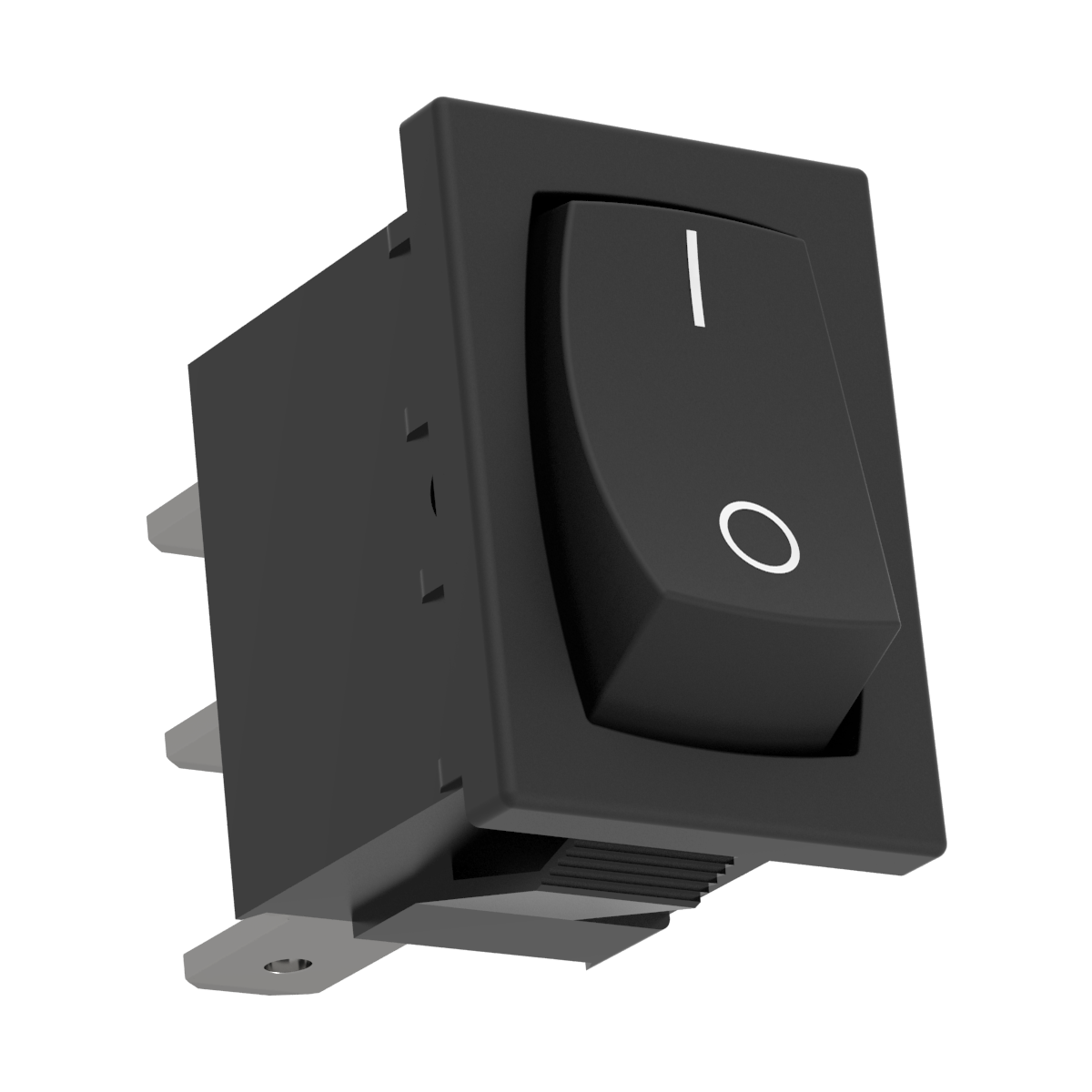

USS-06/S	NC taster		t o eshop	3D	2467

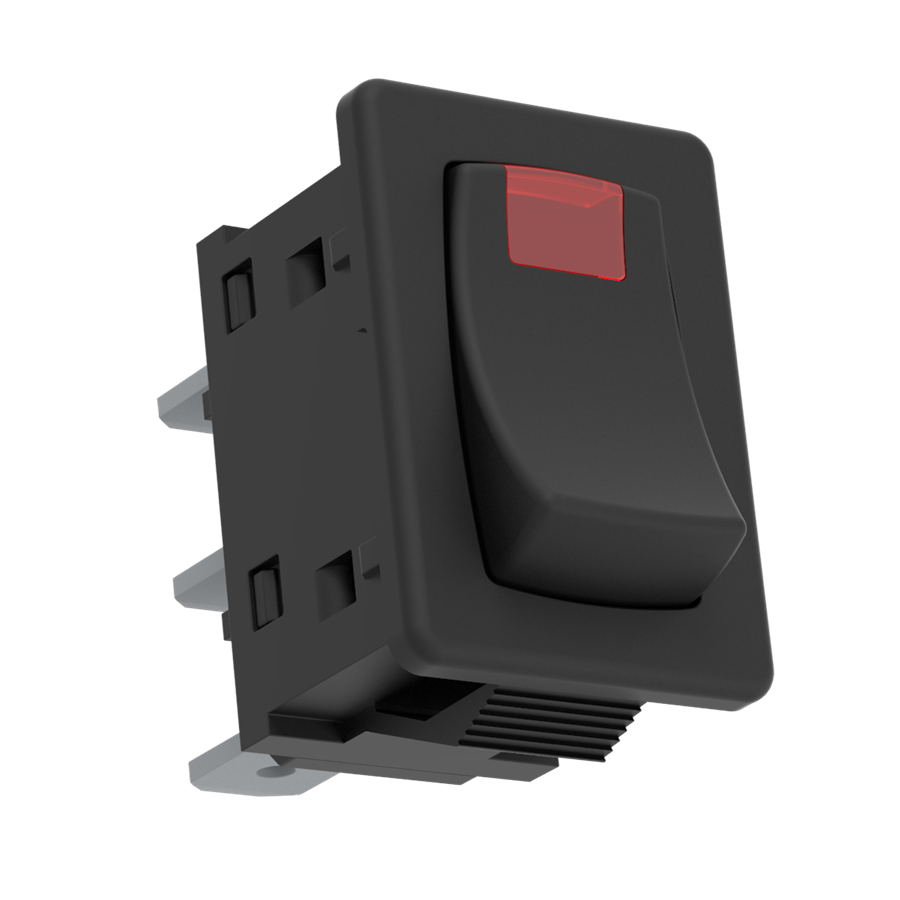

USS-07	Prekidač sa signalnom sijalicom (crvena)		t o eshop	3D	2468

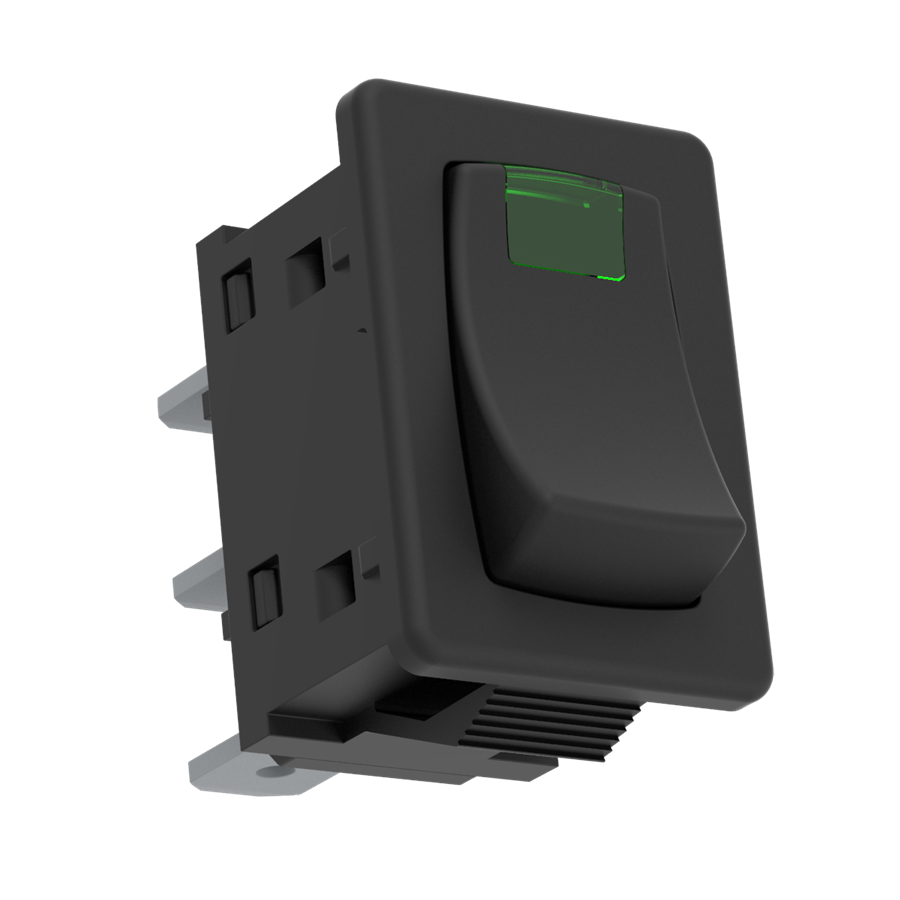

USS-08	Prekidač sa signalnom sijalicom (zelena)		t o eshop	3D	2469
USS-09	Prekidač sa signalnom sijalicom (žuta)		to eshop	3D	2470

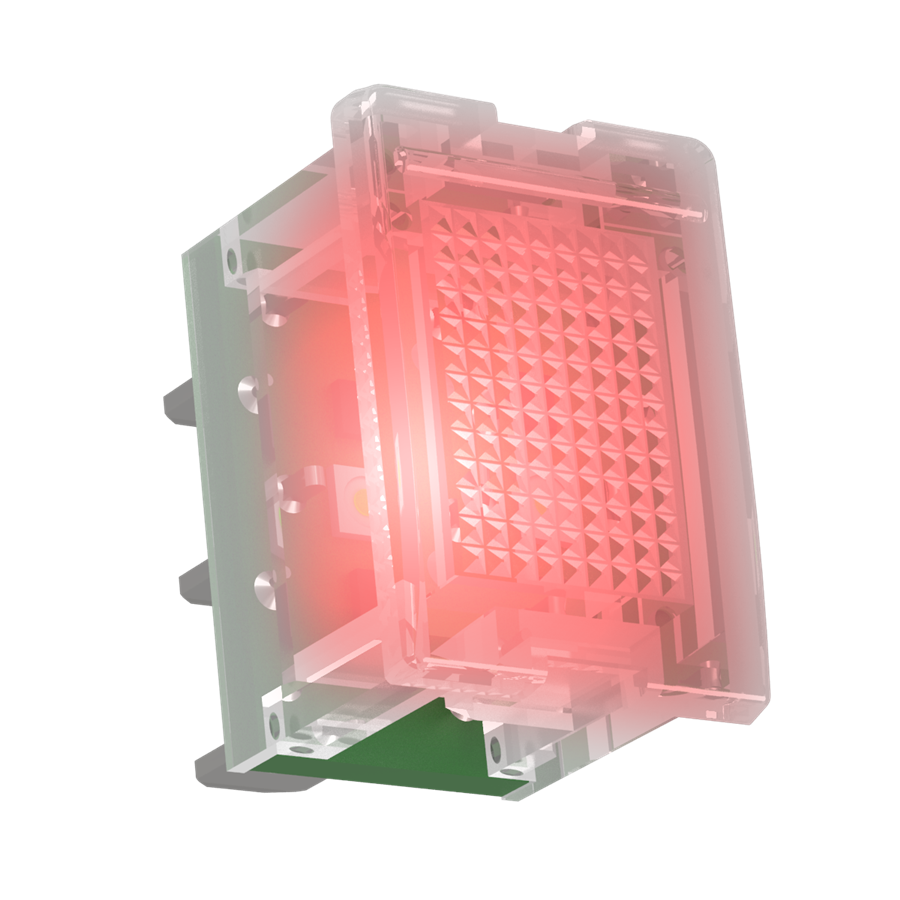

USS-10	LED signalizacija (crvena)		t o eshop	3D	2433
USS-11	LED signalizacija (zelena)		t o eshop	3D	2434

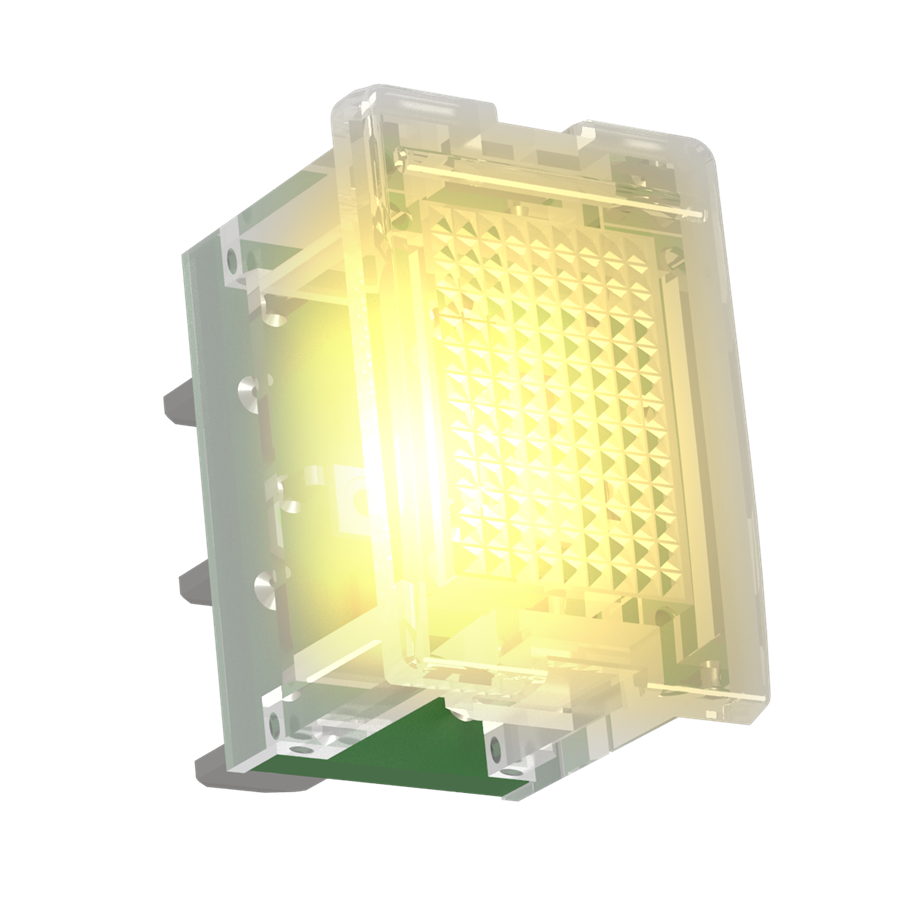

USS-12	LED signalizacija (žuta)		t o eshop	3D	2435
USS-13	LED signalizacija (bela)		t o eshop	3D	2436
USS-14	LED signalizacija koja treperi (crvena)		t o eshop	3D	2489

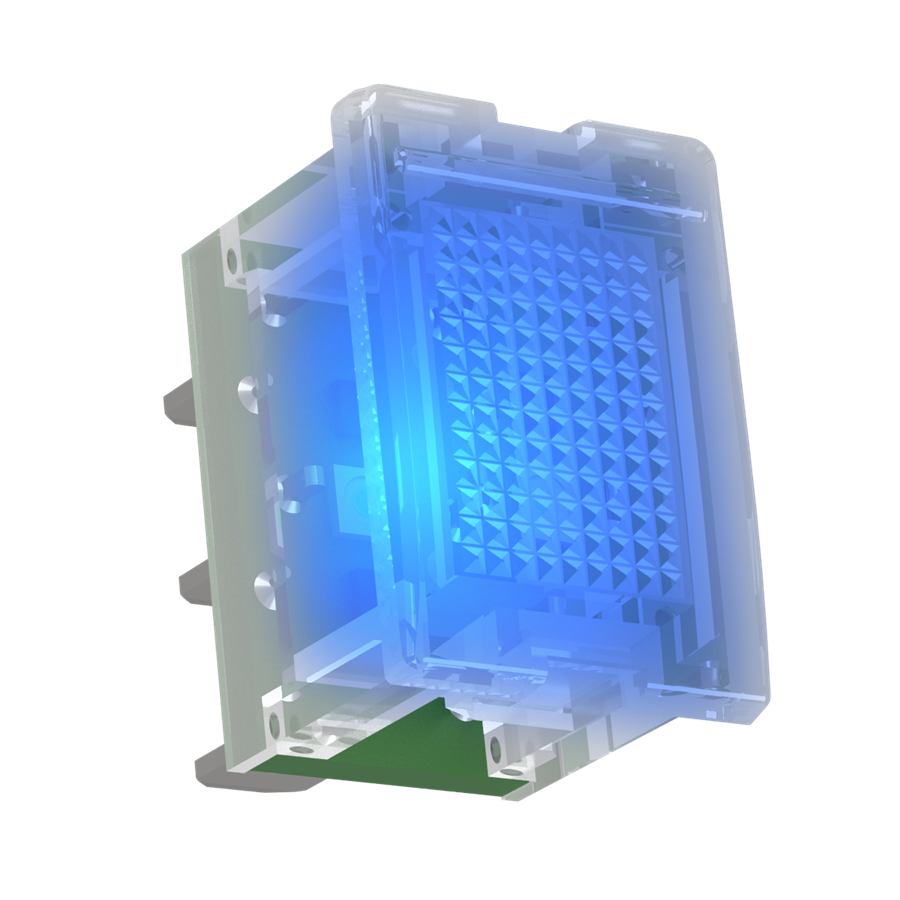

USS-15	LED signalizacija (plava)		to eshop	3D	2437
