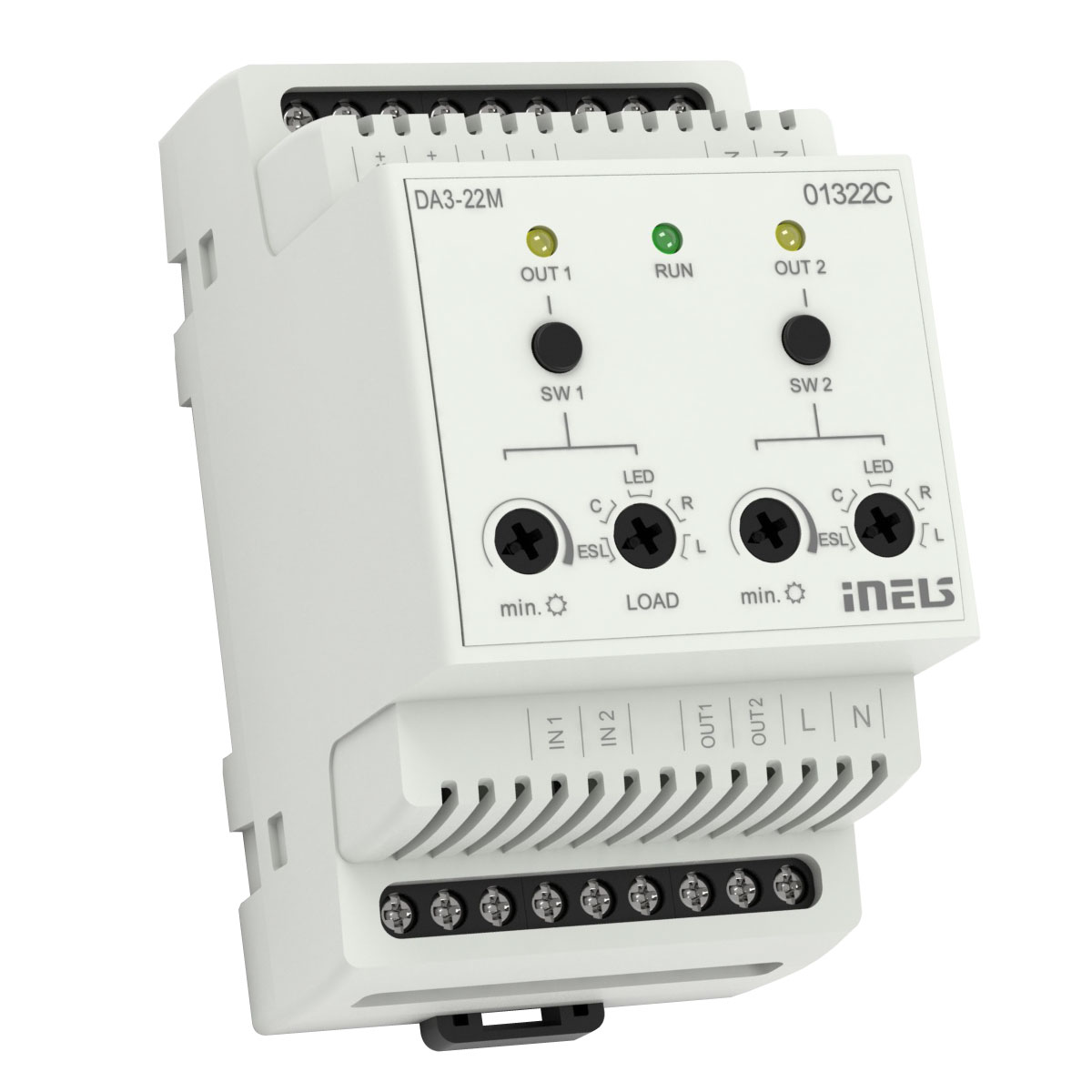

DA3-22M je univerzalni dvostruki modul za dimovanje koji omogućava kontrolu intenziteta svetlosti kod sijalica tipa ESL, LED i RLC sa naizmeničnim napajanjem 230 V.
EAN:
8595188132626
|
Code:
3262 standard
OPIS
DA3-22M ima dva MOSFET kontrolisana izlaza 230 V AC, maksimalno opterećenje je 2x 400 VA.
Mogućnost povezivanja senzora temperature.
Svaki izlazni kanal može se nezavisno kontrolisati i adresirati.
Tip izvora svetlosti podešava se prekidačem na prednjoj strani.
Postavljanjem potenciometra na minimalni intenzitet osvetljenja na prednjoj strani, eliminiše se treperenje različitih vrsta izvora svetlosti.
DA3-22M je opremljen sa dva ulaza 230 V AC, kojima se može upravljati mehaničkim prekidačima (tasteri, releji). Ulazi su galvanski povezani sa potencijalom L, koji je trajno na stezaljkama IN1 i IN2.
Tasterima na prednjoj strani možete ručno uključiti ili isključiti odgovarajući izlaz.
Strujna i termička zaštita - isključuje izlaz u slučaju preopterećenja, kratkog spoja i pregrevanja.
Napajanje (priključak L) mora biti zaštićeno zaštitnim elementom koji odgovara ulaznoj snazi priključenog opterećenja, npr. sigurnosni osigurač.
Prilikom ugradnje potrebno je sa svake strane modula ostaviti slobodan prostor najmanje za polovinu modula radi boljeg hlađenja.
3-modulni, dizajniran za ugradnju na razvodnu tablu na EN60715 DIN šine
TEHNIČKI PODACI
Kontrolni tasteri: 2x tastera, 4x potenciometra na prednjoj strani
Izlaz: 2x beskontaktni izlaza, 2x MOSFET
Signalizacija izlaza ON/OFF: 2x žuta LED
Napon napajanja preko BUS / tolerancija: 27 V DC, -20 / +10 %
Statusna signalizacija jedinice: zelena LED RUN
Stepen zaštite: IP20 uređaj, IP40 na razvodnoj tabli
