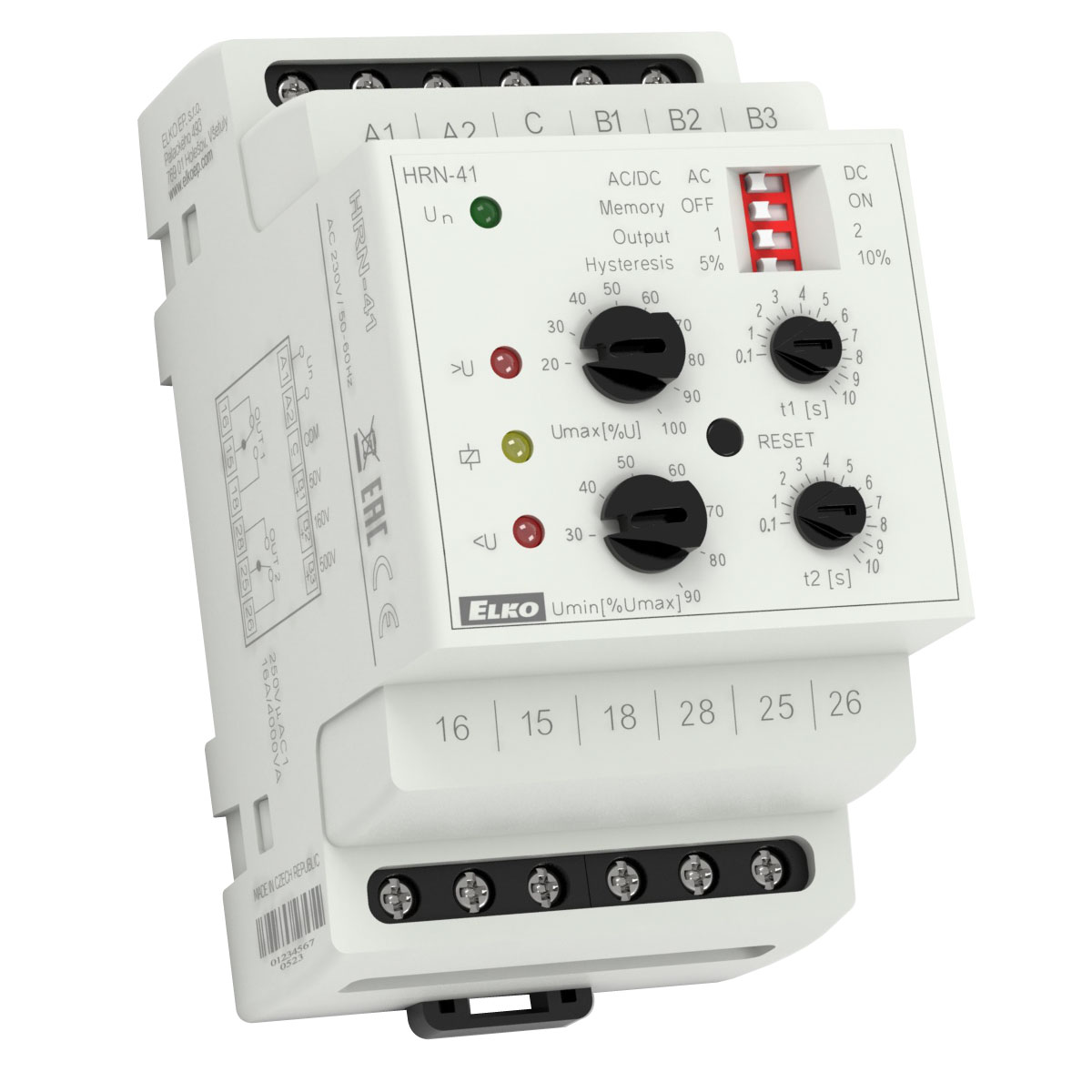

Relej za monitoring napona
HRN-41

OPIS

• Relej je dizajniran za nadzor jednosmernog i naizmeničnog napona u tri opsega.
• Relej kontroliše veličinu napona u dva nezavisna nivoa (Umin, Umax).
• Postavljanje praćenog nivoa Umax (u % od opsega).
• Postavljanje praćenog nivoa Umin
  (u %od podešene gornje granice - za HRN-41 - funkcija HYSTERESIS).
• Funkcija drugog releja (nezavisno / paralelno).
• Podesivo kašnjenje za eliminisanje kratkoročnih padova i prenapona za svaki nivo nezavisno.
• Galvanski odvojeno napajanje od nadzornih ulaza.
• Izlazni kontakt za svaki nadgledani nivo napona..
• 3-MODUL, montaža na DIN šinu.

Tehnički parametri

• Terminali za napajanje: A1 - A2
• Napon: AC 110V, AC 230V, AC 400V ili  AC/DC 24V (AC 50-60Hz)
• Tolerancija naponskog opsega: -15%; +10%
• Broj kontakata: 2x prelaza / SPDT (AgNi / Silver Alloy)
• Radna temperatura: -20°C do +55°C
• Radni položaj: bilo koji
• Montaža: DIN šina EN 60715
• Nivo zaštite: IP40 prednji panel / IP20 terminali
• Dimenzija: 90 x 52 x 65mm
• Težina: 246g
