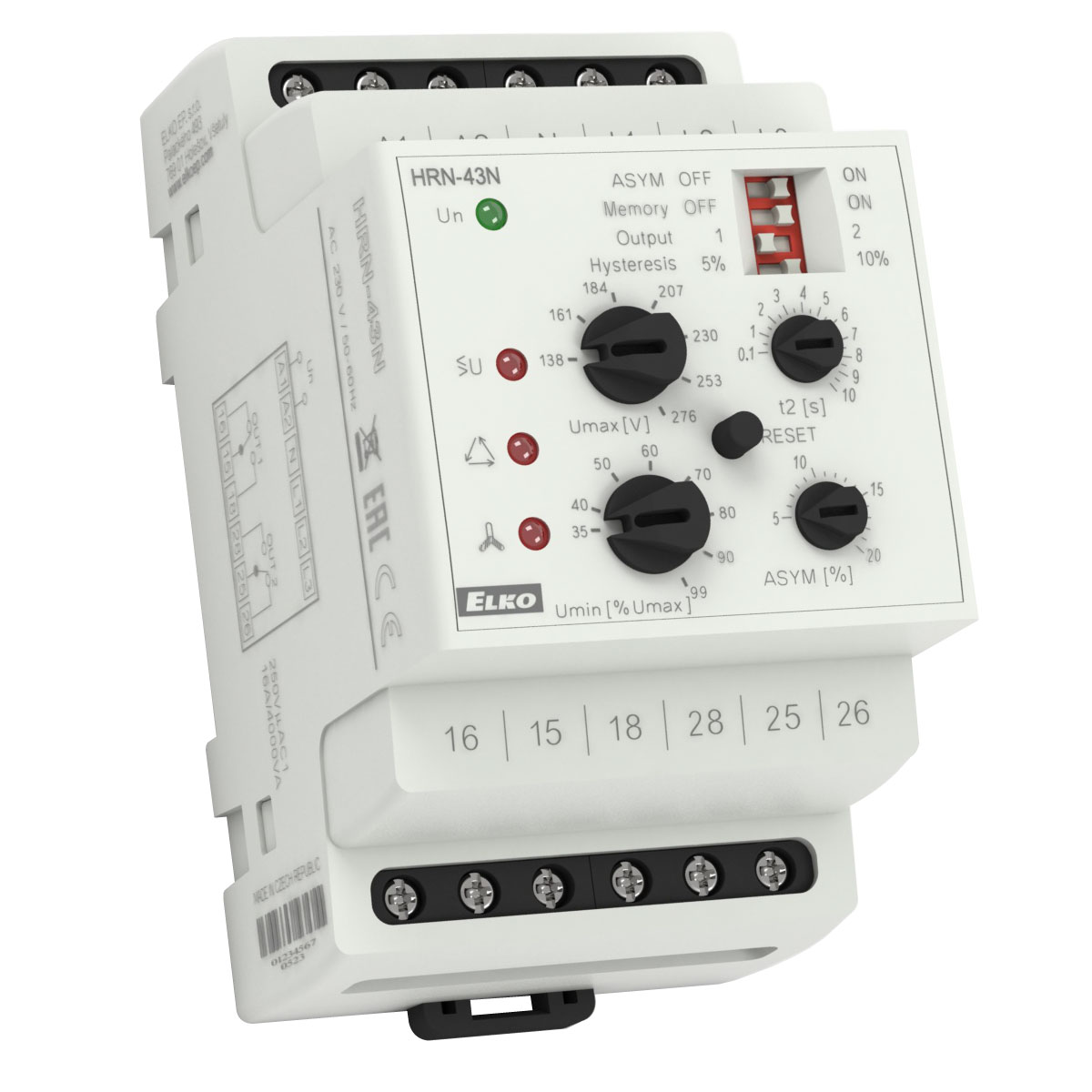

Relej za monitoring napona
HRN-43N

OPIS

• Nadzor trofazne mreže:
  - napon u 2 nivoa (prenapon i podnapon) u opsegu od 138-276 V
  (3x 400 V/230 V) ili 280-480 V (3x 400 V)
  - fazna asimetrija (može se isključiti )
  - fazna sekvenca
  - pad faze.
• Funkcija drugog releja (nezavisno/paralelno).
• HRN-43N: za strujne krugove od 3x 400/230 V (sa neutralnim provodnikom).
• Galvanski izolovano napajanje AC 400 V, AC 230 V, AC/DC 24V.
• 3-MODUL, montaža na DIN šinu.

Tehnički parametri

• Terminali za napajanje: A1 - A2
• Napon: AC 110V, AC 230V, AC 400V, AC/DC 24V / (AC 50 - 60Hz)
• Postavljeni napon: 3x 400V / 50Hz
• Terminali za nadgledanje: L1, L2, L3
• Broj kontakata: 2x prelaza (AgNi)
• Radna temperatura: -20°C do 55°C
• Radni položaj: bilo koji
• Montaža: DIN šina EN 60715
• Nivo zaštite: IP40 prednji panel / IP20 terminali
• Dimenzija: 90 x 52 x 65mm
• Težina: 246g
