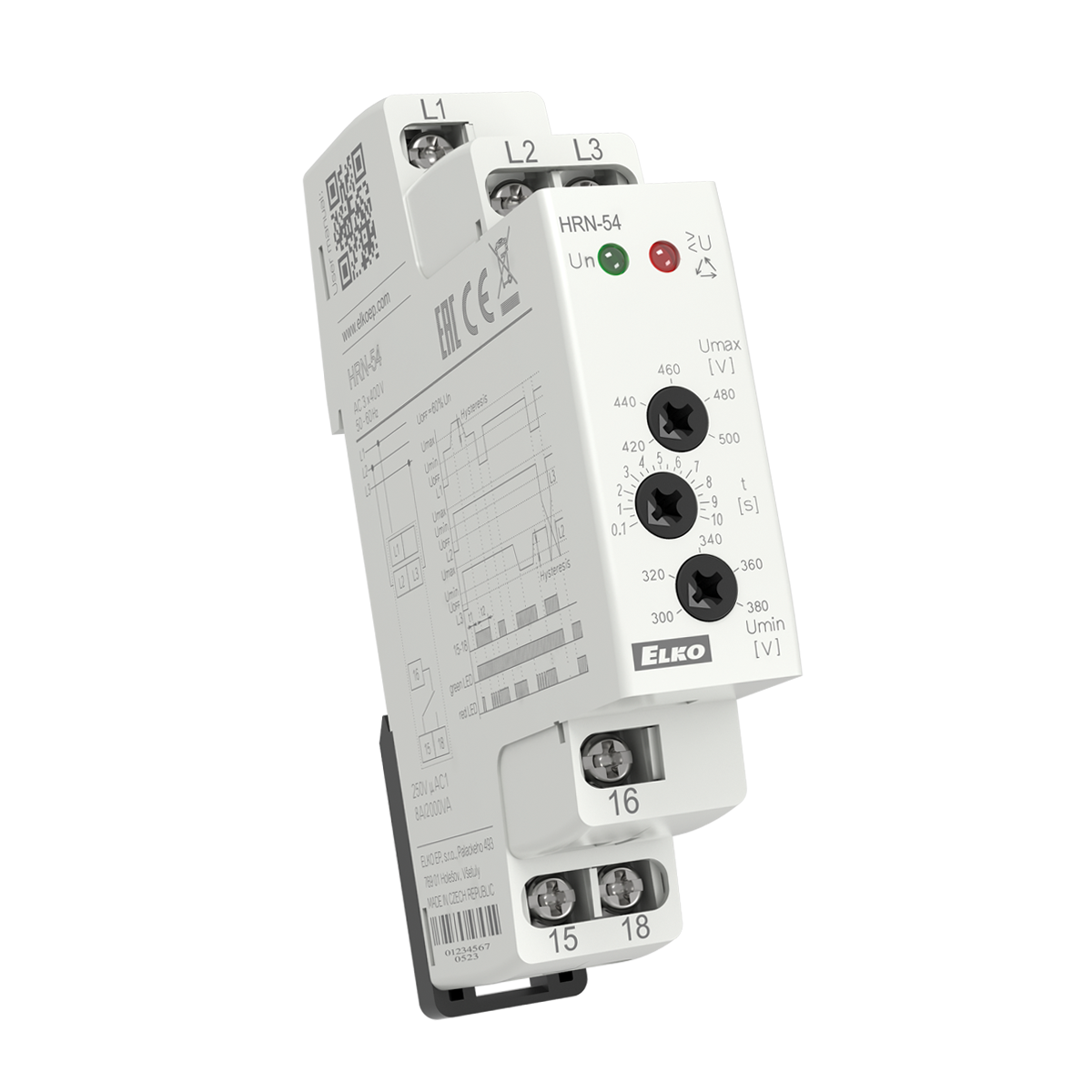

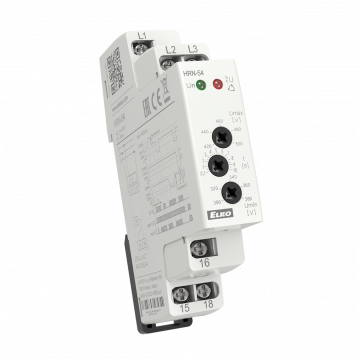

Relej za monitoring napona
HRN-54

OPIS

• Služi za monitoring napona, nestanka faze i redosleda faza u razvodnim ormarima, kao i zaštitu uređaja u trofaznoj mreži.
• Moguće je podesiti gornji i donji opseg posmatranog napona.
• Podesivo vreme kašnjenja eliminiše kratke "pikove" napona i kvarove mreže.
• Napajani napon je i napon koji se nadgleda (prati nivo sopstvenog napajanja).
• LED indikacija neispravnog stanja i kotakti izlaznog releja su otvoreni.
• Izlazni kontakti: 1x prelaz/ SPDT 8 A / 250 V AC1.
• U slučaju da napon opadne ispod 60 %Un (UOFF donji naponski opseg) relej odmah reaguje i otvara svoje kontakte.
• HRN-54: napajanje od sve tri faze, što znači da je funkcija releja promenjiva ako jedna faza nestane.
• HRN-54N: napajanje L1, L2, L3-N, znači da relej nadgleda prekid neutralne tačke.
• 1-MODUL, montaža na DIN šinu.

Tehnički parametri

• Terminali za napajanje/nadgledanje: L1, L2, L3
• Napon Un: 3x 400 V / 50-60Hz
• Broj kontakata: 1x prelaz (AgNi)
• Radna temperatura: -20°C do 55°C
• Radni položaj: bilo koji
• Montaža: DIN šina EN 60715
• Nivo zaštite: IP40 prednji panel / IP10 terminali
• Dimenzija: 90 x 17.6 x 64mm
• Težina: 69g
