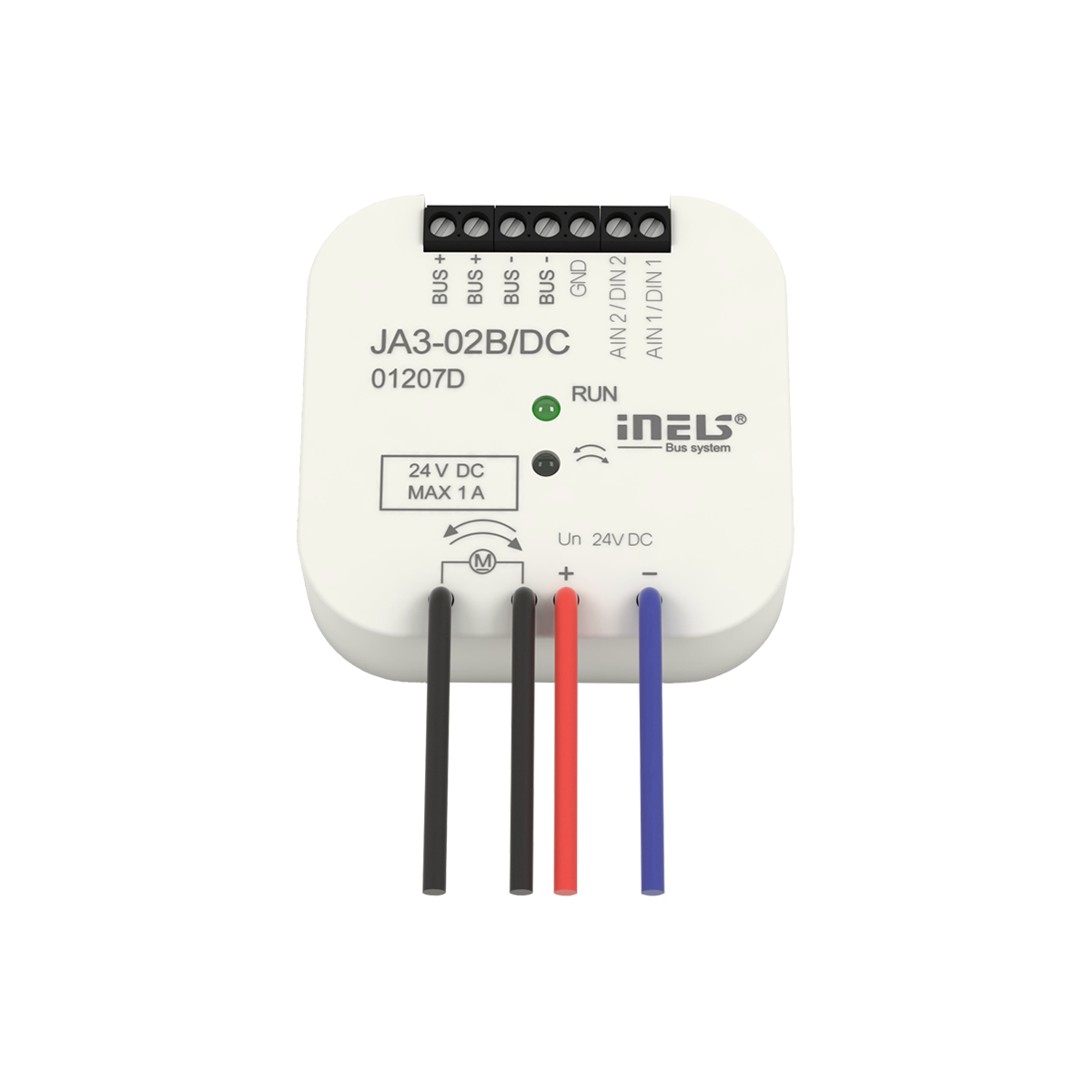

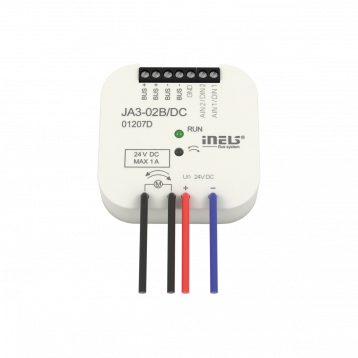

Prekidački modul za roletne JA3-02B/DC

OPIS

• Prekidački modul za roletne koristi se za upravljanje elektro motora u oba smera sa ugrađenim granični prekidačima.
• JA3-02B/DC kontroliše pogonski napon napajanja do 24 V DC (jednosmerne struje), pri čemu se smer rotacije motora vrši promenom polariteta napona motora.
• Modul je poseduje termičku i prenaponsku zaštitu na izlazu.

Status modula je prikazan zelenom LED RUN lampicom na prednjoj strani:

• LED svetli: modul se napaja preko BUS-a ali nije uspostavljena komunikacija.
• LED trepće: modul se napaja preko BUS-a i uspostavljena je komunikacija.

Status izlaznih kontakata podizanje / spuštanje:

• Podizanje: crvena LED lampica svetli (narandžasto).
• Spuštanje: zelena LED lampica svetli.
• Ulaz za termo senzor TC/TZ (više informacija o senzorima - klikni na proizvod).
• JA3-02B/DC je dizajniran za ugradnju u instalacionu kutiju (doznu).

Tehmički parametri

• Ulaz: 2x AIN/DIN
• Tip temperaturnog senzora: TC/TZ
• Napon napajanja / tolerancija: 27 V DC, -20 / +10 %
• Signalizacija statusa: zelena LED
• Stepen zaštite: IP30
• Motaža: u instalacionu kutiju (doznu)
• Dimezije: 49mm x 49mm x 13mm
• Težina: 32 g

Preuzimanja

• EC Declaration of conformity JA3-02B-DC

  Format: pdf | Size : 47 kB | 04. 12. 2017

• Kataloški list JA3-02B DC

  Format: pdf | Size : 140 kB | 04. 05. 2021
