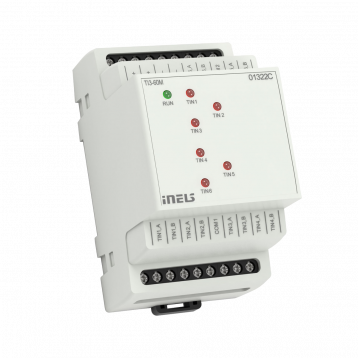

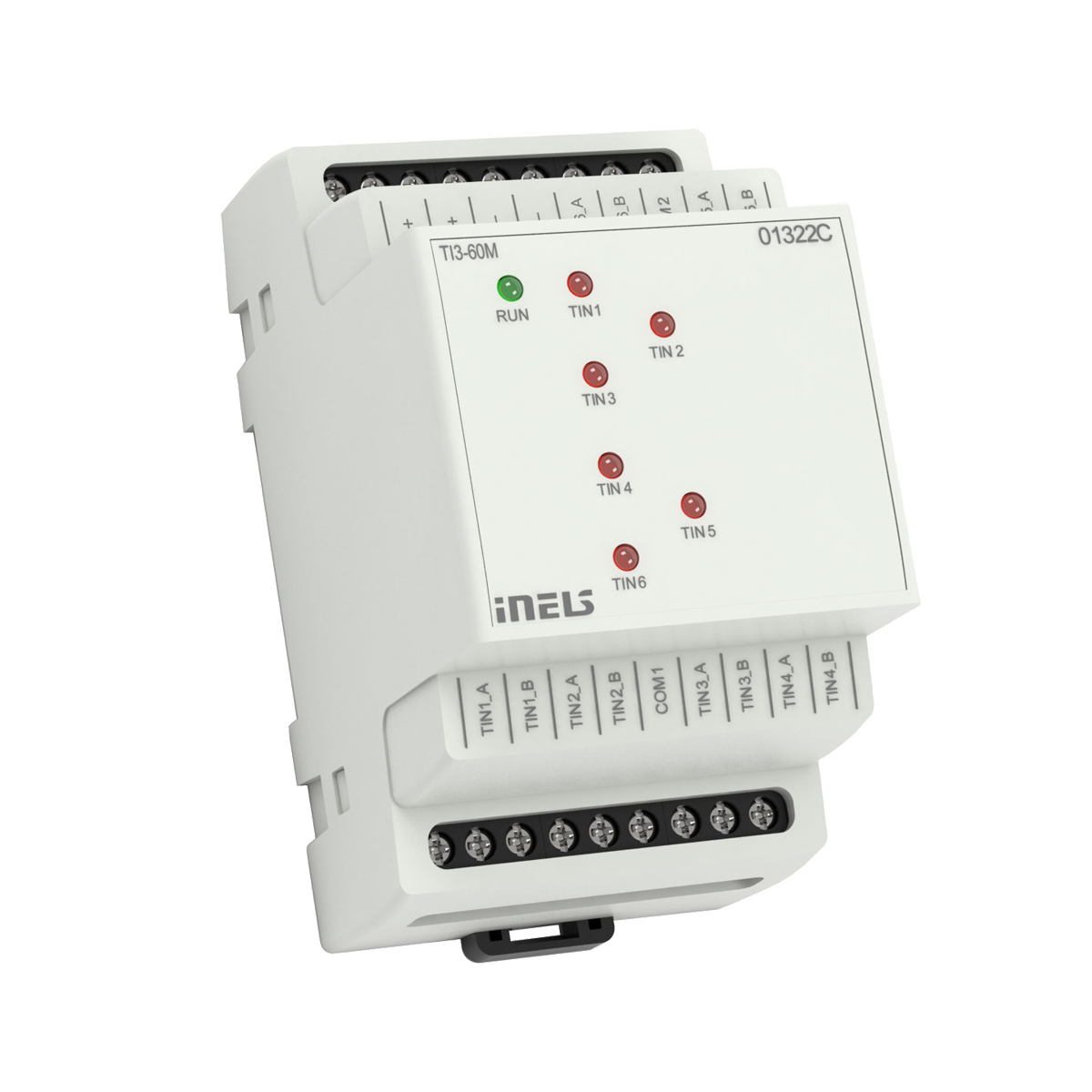

Ulazni modul za temperaturne sonde, 6-kanalni TI3-60M

Opis

• Modul TI3 podrža povezivanje sledećih temperaturnih senzora:
  - TC / TZ - dvožična veza
  - Ni1000, Pt1000, Pt100 - dvožična  i trožična veza.
• Koristi se u slučajevima kada je potrebno očitati temperaturu, npr. za: pod / sobu, unutrašnju / spoljnu temperaturu, kotao, solarno grejanje itd.
• Status uređaja je prikazan zelenom RUN LED lampicom na prednjoj strani:
  - Ako je uređaj priključen na mrežni napon (jedinica se napaja preko BUS komunikacije), ali nema komunikaciju sa centralnom jedinicom, LED RUN neprekidno svetli.
  - Ako je napon napajanja povezan i jedinica komunicira preko standardne BUS komunikacije , RUN LED treperi.
• Status na svakom temperaturnom ulazu signalizira odgovarajuća crvena LED dioda na prednjoj strani uređaja:
  - SVETLI - prekid u komunikaciji sa temperaturnim senzorom
  - TREPĆE - prekoračen merni opseg temperature
  - NE SVETLI- u redu.
• 3M, dizajniran za ugradnju u razvodnu tablu na EN60715 DIN šinu

TEHNIČKI PODACI

• Ulazi: 6x za temperaturni senzor TC, TZ, Ni1000, Pt1000, Pt100
• Komunikacija: BUS
• Napajanje /tolerancija: 27 V DC, -20 / +10 %
• Maksimalna potrošnja: max. 1 W
• Stepen zaštite: IP20 ređaj
• Instalacija: razvodna tabla na DIN šini EN 60715
• Dimenzije: 90mm x 52mm x 65mm
• Težina: 111 g
