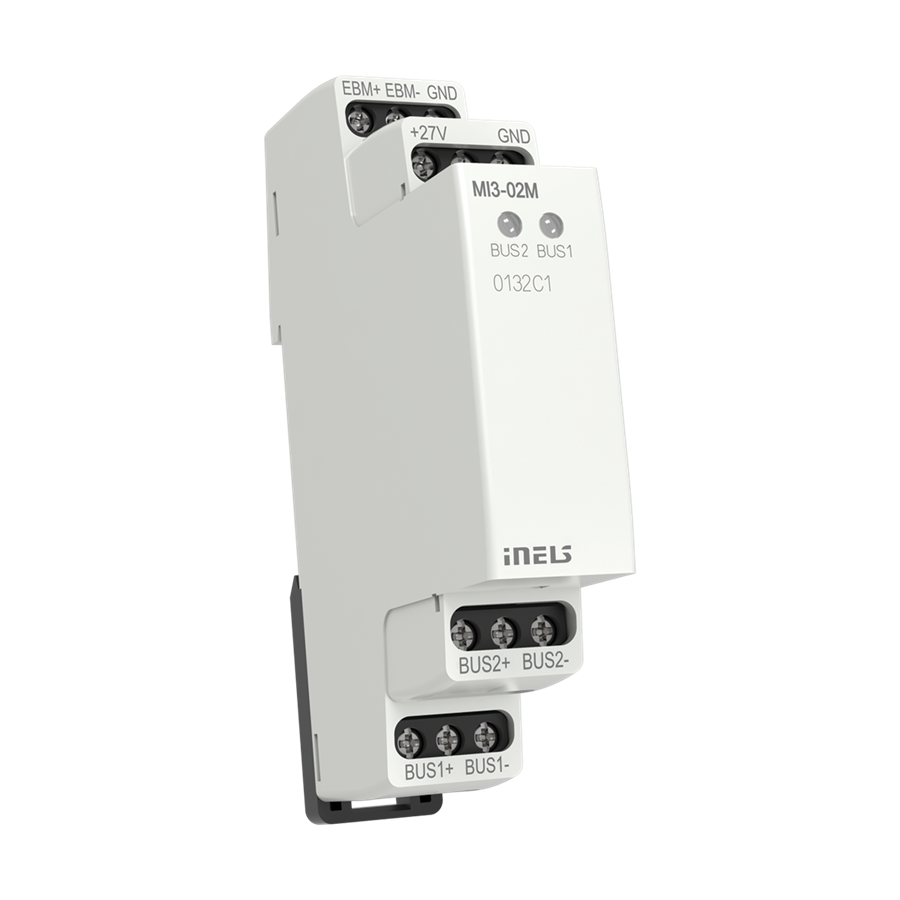

Uređaj za proširenje iNELS BUS sistema MI3-02M

OPIS

• Uređaj za proširenje iNELS BUS sistema MI3-02M omoguje proširenje broja uređaja na iNELS BUS liniji, povezanih na centralnu jedinicu CU3-01M ili CU3-02M CU3-01M ili CU3-02M.
• BUS EBM, omogućava da se na jednu centralnu jedinicu poveže i do 8 eksternih uređaja za proširenje MI3-02M.
• Kombinovanjem centralne jedinice CU3-01M (02M) sa 8 uređaja za proširenje iNELS BUS protokola MI3-02M može se dostignuti maksimalni kapacitet iNELS sistema do 576 uređaja.
• U slučaju da je potrebno proširiti sistem za više od 576 jedinica, moguće je koristiti uređaj za proširenje iNELS BUS protokola sa Ethernet portom MI3-02M/ETH sa mrežnim serverom.
• Uređaji MI3-02M imaju označenu jedinstvenu MAC adresu sa prednje strane panela. Ovo je adresa BUS1 linije, adresa BUS2 linije je uvek za jednu vrednost viša od adrese za liniju BUS1.
• Napajanje MI3 jedinica se vrši sa izvora napajanja PS3-100/iNELS.
• Za napajanje linija BUS-a, neophodno je koristiti generator BUS protokola BPS3-02M ili BPS3-01M.
• Statusni signal svake BUS linije (operacija, greška) prikazuje se sa LED diodama u dve boje, na prednjoj strani uređaja.
• Nakon poslednjeg MI2-02M uređaja u sistemu povezanog na EBM BUS mora se postaviti otpornik od 120 Ω. Otpornik dolazi uz uređaj i može se lako povezati između priključaka EBM+ i EBM-.
• Uređaj MI3-02M 1-modulnog dizajna namenjen je za ugradnju na razvodnu tablu, EN60715 DIN šina.

TEHNIČKI PODACI

• Komunikacija BUS: 2x BUS za konekciju perifernih jedinica
• Napajanje / tolerancija: 27 V DC, -20 / +10 %
• Maksimalna snaga: max. 1 W
• Stepen zaštite: IP20 uređaj
• Instalacija: u razvodnu tablu na DIN šinu EN 60715
• Dizajn: 1-MODULNI
• Dimenzije: 90mm x 17.6mm x 64 mm
• Težina: 58 g
