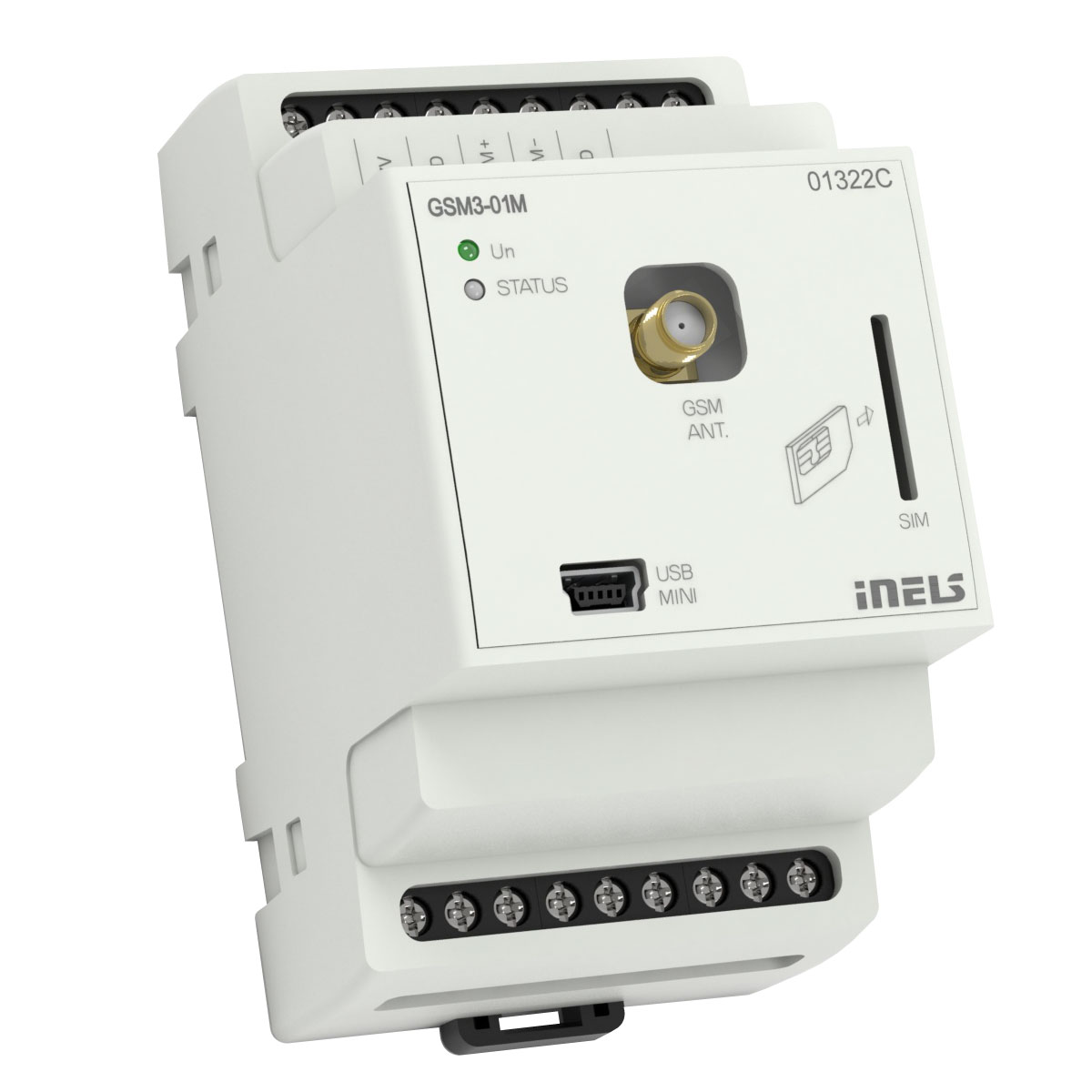

GSM modul GSM3-01M

OPIS

• Sa uređajem GSM3-01M i mobilnim telefonom, moguće je putem SMS poruke ili poziva kontrolisati iNELS sistem ili dobiti informacije o trenutnom statusu sistema.
• Podešavanjem uređaja putem softvera iDM3, može se koristiti do 8 dolaznih poziva, 8 odlaznih poziva, 32 primljene SMS poruke i 32 poslate SMS poruke.
• Dužina SMS poruke je ograničena na 32 karaktera i za svaku poruku, može se izabrati osam različitih brojeva telefona na koje će se slati.
• Jedan broj telefona može biti podešen za svaki dolazni ili odlazni poziv.
• Maksimalna dužina dolaznog poziva je do 30s, nakon čega GSM3-01M prekida poziv. Korisnik može podesiti dužinu odlaznih poziva u softveru iDM3.
• GSM3-01M može biti korišćen za informisanje korisnika o bilo kom statusu sistema.
• Radni opseg je 850, 900, 1800, 1900 MHz (quad-band).
• SIM kartica se ubacuje u uređaj sa prednje strane panela.
• MINI USB priključak sa prednje strane panela se koristi za konfigurisanje uređaja putem softvera iDM3 u kom se mogu podešavati telefonski brojevi i SMS poruke.
• GSM3-01M se povezuje na centralnu jedinicu CU3-01M (02M) preko EBM BUS linije. (priključci EBM+ i EBM-).
• Nakon poslednjeg uređaja u sistemu povezanog na EBM BUS mora se postaviti otpornik od 120 Ω. Otpornik dolazi uz uređaj i može se lako povezati između priključaka EBM+ i EBM-.
• Uz uređaj se dobija i eksterna magnetna antena (kabl 3m, 5db), koja se povezuje na konektor RSMA (F) sa prednje strane panela.
• GSM3-01M u 3-modulnoj verziji je dizajniran za montiranje u razvodne ploče, na EN60715 DIN šine.

TEHNIČKI PODACI

• Izlazna snaga predajnika: 2 W za GSM 900, 1 W za GSM 1800
• Napon napajanja/tolerancija: 27 V DC, -20 / +10 %
• Nominalna struja: 250 mA (na 27V DC) / max. 1 A
• Stepen zaštite: IP20 uređaj, IP40 na razvodnoj ploči
• Instalacija: na razvodnu tablu na EN60715 DIN šine
• Dizajn: 3-MODULNI
• Dimenzije: 90mm x 52mm x 65 mm
• Težina: 132 g
