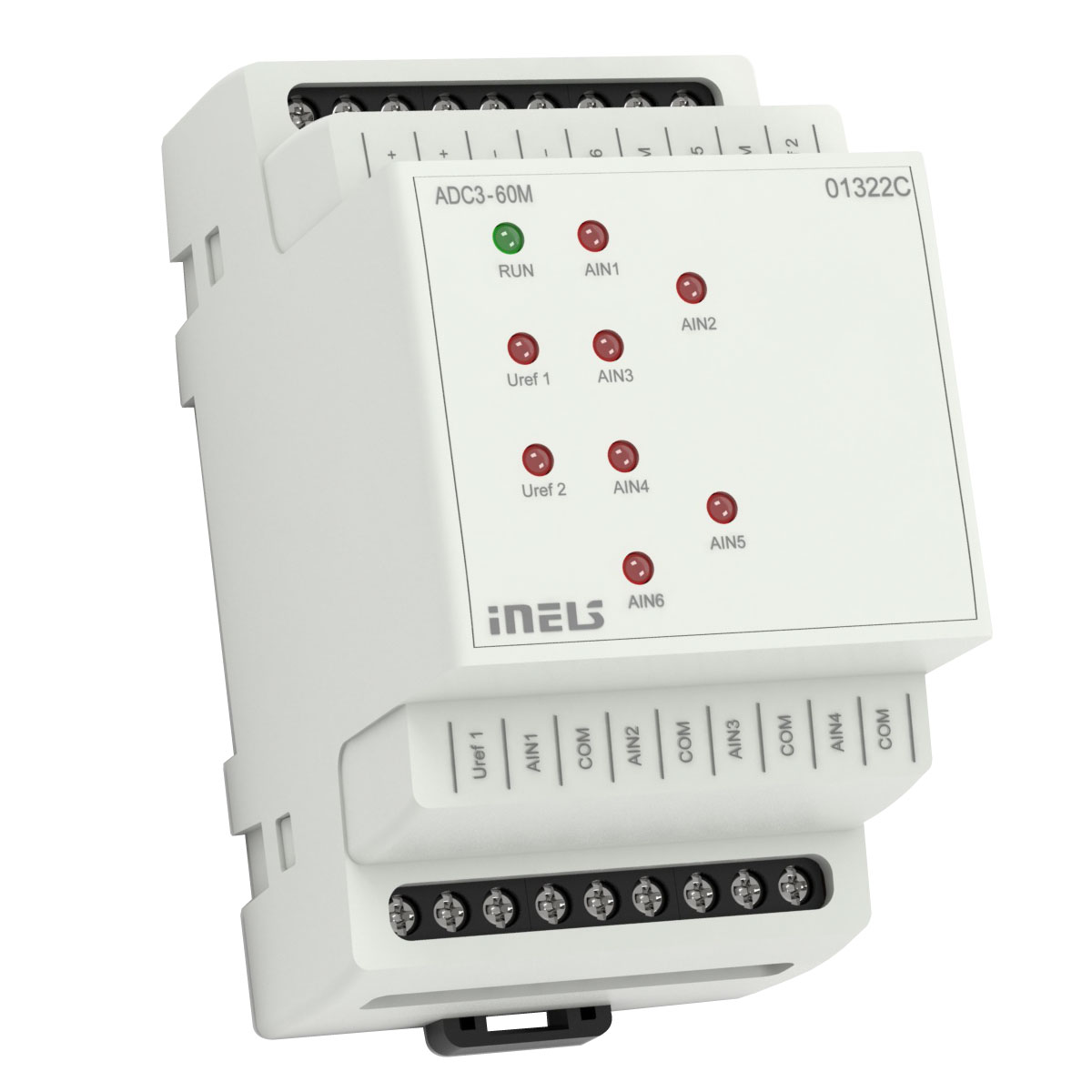

Analogno-digitalni konverter ADC3-60M

Opis

• Analogni ulazi služe za povezivanje npr. temperaturnih senzora ili senzora koji generišu signal struje ili napona.
• Analogni ulazi imaju rezoluciju 14-bitnog AD konvertora.
• Analogni ulazi imaju zajednički terminal COM.
• Analogni ulazi / izlazi mogu se podesiti u iDM3 nezavisno kao napon (U) ili struja (I) ili temperatura.
• Crvene LED diode na prednjoj strani modula ukazuju na prekoračenje opsega merenja, prekid senzora ili preopterećenje Uref izlaza.
• Ulazi temperature na terminalima koriste se za povezivanje temperaturnih senzora: TC / TZ
• 3M, dizajniran za ugradnju u razvodnu tablu na EN60715 DIN šinu

TEHNIČKI PODACI

• Analogni ulazi: 6x ulaza (naponski, strujni ili temperaturni ulazi)
• Napajanje / telerancija: 27 V DC, -20 / +10 %
• Stepen zaštite: IP20 uređaj
• Instalacija: razvodna tabla na DIN šini EN 60715
• Dimenzije: 90mm x 52mm x 65mm
• Težina: 112 g



Preuzimanja

• EC Declaration of conformity ADC3-60M

  Format: pdf | Size : 47 kB | 04. 12. 2017

• Kataloški list ADC3-60M

  Format: pdf | Size : 144 kB | 11. 05. 2021
